阿奎特在中国的废水回用及液体零排放分盐项目

         ---神华新疆全厂废水回收硫酸钠结晶盐

背景

      中国神华煤石油化工有限公司旗下的神华新疆68万吨/年煤基新型材料工程项目，位于新疆维吾尔族自治区乌鲁木齐市米东区甘泉堡。为遵守相关法律规定，减少碳排放和用水量，神华已开始建设一整套零排放系统，将工厂产生的废水进行回用并且回收可利用的结晶盐（亦称“液体零排放”）。稳定运行后，根据业主要求，已将混盐系统调整为分盐系统。

      神华新疆选择阿奎特进行初步设计、详细设计、废水回用和液体零排放ZLD系统供应、并提供安装指导和调试指导服务。

解决方案

      阿奎特提供在煤化工市场上成熟的自动化集成系统，利用由传统的HERO^TM （高效反渗透）组成的AquaEZ^TM技术，配以HEVAP^TM （高效蒸发）蒸发器和结晶器将车间中产生的废水去除。

      AquaEZ^TM 车间包括3个系统：回用水、液体零排放、以及产水精处理。
      回用水：煤化工废水存在硬度、有机物、硅等潜在污染。废水最先由石灰软化、过滤、离子交换、超滤UF、反渗透RO膜组成的高效反渗透HERO系统中，实现高回收率回收低含盐量（TDS）的产水，并回到煤化工生产系统中再次使用。
      专利技术高效反渗透HEROTM 适用于处理有机污染和无机污染含量均高的进水。高效反渗透HEROTM 系统在没有无机盐结垢、没有硅结垢、没有生物污堵、没有油脂、有机物、胶体颗粒物污堵的环境下运行。

      在处理同一废水情况下，AquaEZTM 系统所需的清洗时间少于传统的反渗透RO系统。



      液体零排放分盐ZLD：膜浓缩系统中的浓盐水在液体零排放ZLD系统中进一步被浓缩，以蒸发结晶的方式对其余的水进行回用。液体零排放ZLD系统包含一个高效率蒸发HEVAPTM蒸发器和硫酸钠盐结晶器，用于盐水浓缩和硫酸钠盐结晶，以达到液体零排放ZLD和分盐的目的。
      来自高效反渗透HEROTM系统的浓盐水在浓缩后没有结垢性因素。HEVAPTM蒸发器的机械蒸汽再压缩是在非常低的温差T（加热介质和沸腾盐水之间的温度差）、大流量高速率循环的状态下进行。使得蒸发器在无结垢和低耗能的状况下运行。
      结晶是盐水浓缩的最后一步。结晶器进一步浓缩蒸发器中产生的浓盐水。伴随着浓缩，硫酸钠盐类沉淀，生成晶体并由离心机分离出高纯度（Na2SO4硫酸钠纯度大于98%）的硫酸钠盐，产生的硫酸钠结晶盐再资源化利用于其它行业。硫酸钠盐被结晶出后的浓水，经过进一步结晶处理即可得到高纯度的氯化钠盐。

      回用水后续精处理：再生系统的产水和液体零排放ZLD系统的蒸馏水，通过后续处理以降低NH3 和TOC含量至规范要求。脱气塔用于处理蒸馏水，并将蒸馏水和产水混合送入活性炭和阳离子SAC交换器，活性炭用于去除蒸馏水中的有机物，以便满足业主更高产品水水质的要求。

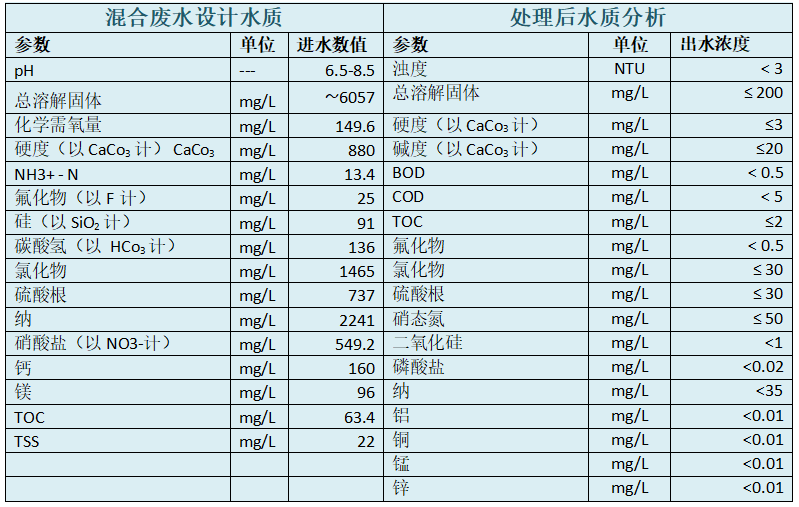

水质分析

工艺流程图
